BHK 系列變頻恒壓供水控制器

BHK系列產品采用微電腦控制技術，它與任意變頻器、水泵組合即構成生活、消防或兩者共用供水系統。

五、安裝和配線

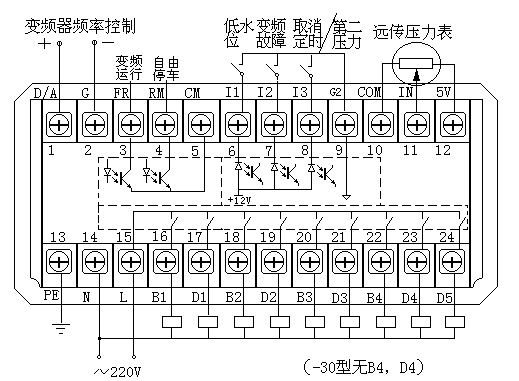

(一) 控制器端子接線圖如下：

 注：虛線內為控制器內元件

(二) 控制器端子接線圖說明

(三) 與各種變頻器的連接方法(舉例8種)

變頻器接線注意要點：

（1）  將變頻器的頻率控制和起停設為外部控制方式。

（2）  當系統工作于循環啟動方式時，若變頻器無滑行停止端子，應將變頻器停止方式設為滑行停車方式（或叫自由停車方式）。并且

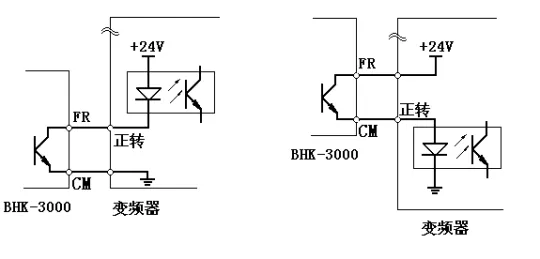

（3）  變頻器運行控制端子（FR / RM / CM）是有方向性的，要確保電流從FR，RM流進，從CM流出。下圖為控制器與兩種變頻器的接法

通常與日本和國產變頻器的接線方法如上左圖, 而和歐洲變頻器的接法如上右圖，接線時請參考變頻器說明書。判斷變頻器控制端子極性的另一種方法是用萬用表電流檔接變頻器的控制端子和公共端子，根據顯示是正是負判斷。

如果現場干擾大，接線注意還應進一步注意兩點：

（4）  控制回路應用屏蔽線，且務必要與強電回路分開布線。

很多用戶在配線時為追求美觀都會把控制回路和變頻器的380V輸入輸出線放到一個線槽或捆在一起，因為變頻器是工作于SPWM方式，強電回路含有高次諧波具有有很強的干擾性，會通過控制回路對系統造成干擾，所以這是絕對不允許的，務必設法將它們分開或交叉配線。

（5）  請務必在接觸器線圈兩端并聯R-C滅弧器。

接觸器在吸合和斷開的瞬間其線圈兩端會產生很高的反電動勢，造成控制器內繼電器觸點打火，嚴重干擾控制器的運行，短時間也許不會有問題，但系統還是常年不間斷運行的，為保證系統常年運行的可靠性請務必在接觸器線圈兩端并聯R-C滅弧器，又稱阻容吸收器。最好根據接觸器的容量選折成品，自制可選68歐姆/2W電阻串0.01U/耐壓2000V CBB聚丙稀薄膜電容器（務必要選2000V以上優質電容，選擇普通電容很容易激穿）。

(四) 常用接線原理圖

（1）標準二臺泵一用一備方式原理圖（以三墾變頻器為例，見附圖1）。

（2）標準四臺泵循環軟啟動方式或一變頻泵+三工頻泵直起方式原理圖（以三墾變頻器為例，見附圖2）。

（3）變頻泵固定+三工頻泵直起方式原理圖（以三墾變頻器為例，見附圖3）。

（4）變頻泵固定+八工頻泵直起方式原理圖（以三墾變頻器為例，見附圖4）。

（5）多變頻泵工作方式原理圖（以三墾變頻器為例，見附頁圖5）。

（6）二泵一用一備無負壓供水方式原理（以三墾變頻器為例，見附圖6 ）

總結：功能強大●PID模糊自整定●工作穩定可靠●使用維修方便
